SDRamps nach "Ghetto-Art" für 8€

Posted by vinmicgra
SDRamps nach "Ghetto-Art" für 8€
July 25, 2011 02:43PM
Hallo,

wollte euch nicht vorenthalten, was ich heute "gezaubert" habe:

Der Spannungsregler den Kliment verwendet ist laut Conrad unüblich, da musste ich den Schaltplan etwas anpassen. Ich habe einen LD1117 verwendet (damit fällt auch Zusatzbeschaltung weg).
Da Mikro-SD Adapter ziemlich viel kosten, wurde der durch einen 0,99€ Adapter verwendet. aber Bilder sagen mehr als...

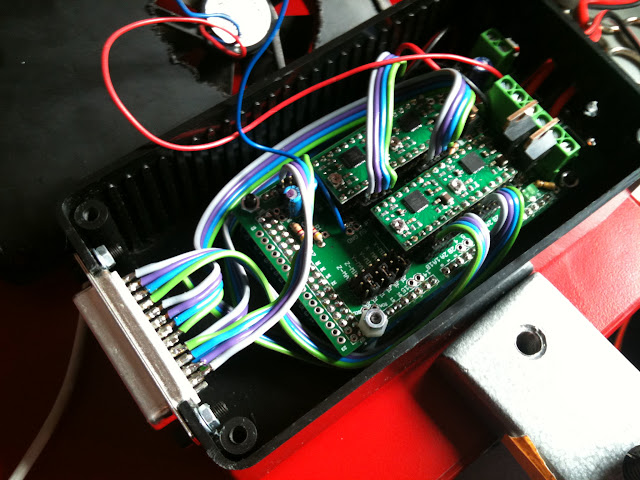

Aus 25. Juli 2011
Aus 25. Juli 2011
Aus 25. Juli 2011
Aus 25. Juli 2011
Aus 25. Juli 2011


Läuft mit Printer Interface und Sprinter FW von Anfang an Spitze, ich suche nur einen Weg wie ich die Dateien "remote" löschen kann, da ich die SD-Karte in mein Ramps Gehäuse eingebaut habe....
Re: SDRamps nach "Ghetto-Art" für 8€
July 25, 2011 03:03PM
Das ist ja abenteuerlich smiling smiley
Und ich hab schon gedacht ich mach wilde Sachen hier spinning smiley sticking its tongue out


Mfg
Wolfgang
Aller Anfang war schwer - Wolfstrap Reprap-fab.org Meine Meinung

Erfahrungen kann man leider schlecht weiter geben, die muss man selber machen.
Re: SDRamps nach "Ghetto-Art" für 8€
July 25, 2011 03:05PM
Wenn der Kasten zu ist, habe ich nur ein Kabel zur Maschine, eins zum PC und zum NT. Ich wette, meine Kabeltechnik gehört zu den unabenteuerlichsten in der RepRap-Welt spinning smiley sticking its tongue out

Edited 1 time(s). Last edit at 07/25/2011 03:06PM by vinmicgra.
Re: SDRamps nach "Ghetto-Art" für 8€
July 25, 2011 03:17PM
Ja, dann mach dir doch nen Schlitz ins (ne nicht Kleid) Kästchen, so das du das Kärtchen von außen raus ziehen kannst, dann kannst du es auch zum Rechner holen zum Überschreiben oder sonstige Wartungsarbeiten.


Mfg
Wolfgang
Aller Anfang war schwer - Wolfstrap Reprap-fab.org Meine Meinung

Erfahrungen kann man leider schlecht weiter geben, die muss man selber machen.
Re: SDRamps nach "Ghetto-Art" für 8€
July 25, 2011 04:10PM
Joa, wär ne Möglichkeit aber ich glaube ich kleb den SD-Adapter außen ans Gehäuse.

Überschreiben ist auch im Printer Interface möglich. thumbs up
Re: SDRamps nach "Ghetto-Art" für 8€
July 26, 2011 01:10AM
Sieht gut aus!

Haste mal 'nen Schaltplan? Wäre doch gelacht, wenn man das nicht auf die Gen7 passen würde.

Vielleicht sehe ich dann auch, wozu man den Spannungsregler braucht. PC-Netzteile haben doch eigentlich schon alles, was das Herz begehrt.


Generation 7 Electronics Teacup Firmware RepRap DIY

Re: SDRamps nach "Ghetto-Art" für 8€
July 26, 2011 06:04AM
Hast Du die Endstops nur zu Testzwecken "gejumpered"?
Re: SDRamps nach "Ghetto-Art" für 8€
July 26, 2011 06:12AM
Ich hab ein paar Probleme mit meinen mechanischen Endstops (Öffner). Das muss irgendeine HF-Geschichte sein, die meinen µC da durcheinanderbringt:

- Mit Endschalter hört die Achse manchmal sporadisch auf zu fahren (in -Minus Richtung natürlich)
- Fehler tritt gehäuft bei bestimmten Schrittfrequenzen auf

-> Möglicherweise nicht stark genug definiert, durch Einsatz der internen PU's
-> Wackelkontakt hab ich ausgeschlossen

Ich werd mal aktive Schalter (Optokoppler) probieren.


Schaltplan kann ich machen, aber erst morgen.

Vllt. reicht das ja auch schon aus:
[koti.kapsi.fi]
