MarlinKimbra + Nextion HMI TFT

Posted by MagoKimbra
Re: MarlinKimbra + Nextion HMI TFT
October 23, 2016 06:51AM
x il Mago.


ITALIANS DO IT BETTER..!!
Claudio M.

Mendelmax 1.5 mod. > Bulldog Lite extruder - Winomo Hotend - Ramps 1.4 - fw MK4duo 4.3.8
Goblin3D2 > Bulldog XL extruders - Winomo Hotends - Radds 1.5 - Nextion 7" Diamond LCD - Octoprint - DRV8825 - fw MK4duo 4.3.8
3Dragon > CoreXY - Bulldog XL extruder -Winomo hotend - Radds 1.5 - Nextion 7" Diamond LCD - DHT22 sensor - Octoprint - TMC2100+DRV8825 - fw MK4duo 4.3.8
Attachments:
open | download - WiP Iron.part01.rar (610 KB)
open | download - WiP Iron.part02.rar (610 KB)
open | download - WiP Iron.part03.rar (610 KB)
open | download - WiP Iron.part04.rar (610 KB)
open | download - WiP Iron.part05.rar (610 KB)
open | download - WiP Iron.part06.rar (53.9 KB)
Re: MarlinKimbra + Nextion HMI TFT
October 24, 2016 08:07PM
pur se non ho ancora risolto il problema di interfacciare lo schermo con il marlin e inserire tutti i miei dati in esso

volevo mostrarvi come procede la nuova grafica (iso)Nextion
e mi affido al vostro parere
non siate duri con le critiche
non e ancora completata quindi per ora vi mostro solo la sezione (printer)

Re: MarlinKimbra + Nextion HMI TFT
October 25, 2016 06:03AM
Ho letto un po il thread ed è davvero una cosa interessantissima (tra l'altro vista la mia passione per arduino mi ha fatto anche scoprire questi display molto molto belli che semplificano un sacco la parte UI).
Visto che ho tutti i giorni a che fare con interfacce per programmi web/desktop/etc, se posso dare un consiglio l'interfaccia io la farei seguendo le linee guida del material design. Vedo che è molto apprezzato dai clienti con cui lavoriamo perchè è semplice e molto intuitivo e da l'idea di "moderno" smiling smiley

Edited 1 time(s). Last edit at 10/25/2016 06:05AM by Noisemaker.
Re: MarlinKimbra + Nextion HMI TFT
October 25, 2016 06:05AM
Che sarebbe?


COMPRA ITALIANO - sostieni le nostre aziende - sostieni la nostra gente - sostieni il tuo popolo - sosterrai te stesso.
Alberto C. felice possessore di una Kossel K2
My Blog - My Thingiverse
Re: MarlinKimbra + Nextion HMI TFT
October 25, 2016 06:14AM
È uno stile introdotto da Google per il sistema operativo Android (quindi se qualcuno di voi ha smartphone Android recenti dovrebbe avere un po l'idea).
In pratica promuove elementi semplici, icone monocolore (o comunque con pochi color tipo bianco per normale, blu per attivato, etc), etc.
È nato per smarphone e tablet, quindi il fatto di essere semplice, con elementi grandi e ben comprensibili si adatta molto bene a display non tanto grandi e touchscreen.

Vi posto qualche esempio, perchè è un po difficile da spiegare a parole.



Edited 1 time(s). Last edit at 10/25/2016 06:16AM by Noisemaker.
Re: MarlinKimbra + Nextion HMI TFT
October 25, 2016 11:50AM
La grafica con cui è iniziata questa piccola avventura non è molto dissimile da quello che intendi tu e tralaltro sarà riproposta non appena sarà conclusa la stesura del firmware del display.
Anzi vedrò di proporre altri stili in modo da accontentare i gusti di molti.
Colgo l'occasione per avvisare chiunque abbia intenzione di sperimentare i progressi fatti con questo display, di far riferimento ESCLUSIVAMENTE a quanto rilasciato dal Mago all'interno del firmware MarlinKimbra.
Grazie a tutti.

Edited 1 time(s). Last edit at 10/25/2016 11:52AM by Mr.Goblin.


ITALIANS DO IT BETTER..!!
Claudio M.

Mendelmax 1.5 mod. > Bulldog Lite extruder - Winomo Hotend - Ramps 1.4 - fw MK4duo 4.3.8
Goblin3D2 > Bulldog XL extruders - Winomo Hotends - Radds 1.5 - Nextion 7" Diamond LCD - Octoprint - DRV8825 - fw MK4duo 4.3.8
3Dragon > CoreXY - Bulldog XL extruder -Winomo hotend - Radds 1.5 - Nextion 7" Diamond LCD - DHT22 sensor - Octoprint - TMC2100+DRV8825 - fw MK4duo 4.3.8
Re: MarlinKimbra + Nextion HMI TFT
October 26, 2016 11:54AM
x il Mago.


ITALIANS DO IT BETTER..!!
Claudio M.

Mendelmax 1.5 mod. > Bulldog Lite extruder - Winomo Hotend - Ramps 1.4 - fw MK4duo 4.3.8
Goblin3D2 > Bulldog XL extruders - Winomo Hotends - Radds 1.5 - Nextion 7" Diamond LCD - Octoprint - DRV8825 - fw MK4duo 4.3.8
3Dragon > CoreXY - Bulldog XL extruder -Winomo hotend - Radds 1.5 - Nextion 7" Diamond LCD - DHT22 sensor - Octoprint - TMC2100+DRV8825 - fw MK4duo 4.3.8
Attachments:
open | download - Ext2-5.rar (70 KB)
Re: MarlinKimbra + Nextion HMI TFT
October 26, 2016 01:24PM
Thx!!!


COMPRA ITALIANO - sostieni le nostre aziende - sostieni la nostra gente - sostieni il tuo popolo - sosterrai te stesso.
Alberto C. felice possessore di una Kossel K2
My Blog - My Thingiverse
Re: MarlinKimbra + Nextion HMI TFT
October 26, 2016 02:01PM
di nulla.
fammi sapere cos'altro ti serve!
(spero che con Thx tu non voglia montare anche il surround..! smiling smiley)


ITALIANS DO IT BETTER..!!
Claudio M.

Mendelmax 1.5 mod. > Bulldog Lite extruder - Winomo Hotend - Ramps 1.4 - fw MK4duo 4.3.8
Goblin3D2 > Bulldog XL extruders - Winomo Hotends - Radds 1.5 - Nextion 7" Diamond LCD - Octoprint - DRV8825 - fw MK4duo 4.3.8
3Dragon > CoreXY - Bulldog XL extruder -Winomo hotend - Radds 1.5 - Nextion 7" Diamond LCD - DHT22 sensor - Octoprint - TMC2100+DRV8825 - fw MK4duo 4.3.8
Re: MarlinKimbra + Nextion HMI TFT
October 31, 2016 06:04AM
Mr. Goblins mi prepari le seguenti grafiche:

la scritta Print Speed uguale come lunghezza a Brightness Level
La grafica 150% come quella di 100%...
La finestrella cosi com'è di are you shure? ma senza la scritta, ci metto una text cosi si può fare la domanda diversa per tipo...

Grazie!!!


COMPRA ITALIANO - sostieni le nostre aziende - sostieni la nostra gente - sostieni il tuo popolo - sosterrai te stesso.
Alberto C. felice possessore di una Kossel K2
My Blog - My Thingiverse
Re: MarlinKimbra + Nextion HMI TFT
October 31, 2016 06:29AM
Soltanto a patto che non metti più la "s" dopo Goblin....altrimenti ti chiamo Maga Magò!
Lo sai che ci tengo all'etichetta!smiling smiley


ITALIANS DO IT BETTER..!!
Claudio M.

Mendelmax 1.5 mod. > Bulldog Lite extruder - Winomo Hotend - Ramps 1.4 - fw MK4duo 4.3.8
Goblin3D2 > Bulldog XL extruders - Winomo Hotends - Radds 1.5 - Nextion 7" Diamond LCD - Octoprint - DRV8825 - fw MK4duo 4.3.8
3Dragon > CoreXY - Bulldog XL extruder -Winomo hotend - Radds 1.5 - Nextion 7" Diamond LCD - DHT22 sensor - Octoprint - TMC2100+DRV8825 - fw MK4duo 4.3.8
Re: MarlinKimbra + Nextion HMI TFT
October 31, 2016 07:05AM
Ecco quanto richiesto Mago.
Ho rifatto anche 1, 50 e 100% perché non trovo il modello con cui ho fatto gli altri e quindi per non creare differenze........
Buona giornata.


ITALIANS DO IT BETTER..!!
Claudio M.

Mendelmax 1.5 mod. > Bulldog Lite extruder - Winomo Hotend - Ramps 1.4 - fw MK4duo 4.3.8
Goblin3D2 > Bulldog XL extruders - Winomo Hotends - Radds 1.5 - Nextion 7" Diamond LCD - Octoprint - DRV8825 - fw MK4duo 4.3.8
3Dragon > CoreXY - Bulldog XL extruder -Winomo hotend - Radds 1.5 - Nextion 7" Diamond LCD - DHT22 sensor - Octoprint - TMC2100+DRV8825 - fw MK4duo 4.3.8
Attachments:
open | download - Nextion.rar (189.4 KB)
Re: MarlinKimbra + Nextion HMI TFT
October 31, 2016 07:51AM
Grazie infinite...
Scusami per il disturbo, ma ora non posso fare a meno di te.... Ha ha ha!!!


COMPRA ITALIANO - sostieni le nostre aziende - sostieni la nostra gente - sostieni il tuo popolo - sosterrai te stesso.
Alberto C. felice possessore di una Kossel K2
My Blog - My Thingiverse
Re: MarlinKimbra + Nextion HMI TFT
October 31, 2016 08:04AM
Non c'è problema, lo faccio molto volentieri........smileys with beer


ITALIANS DO IT BETTER..!!
Claudio M.

Mendelmax 1.5 mod. > Bulldog Lite extruder - Winomo Hotend - Ramps 1.4 - fw MK4duo 4.3.8
Goblin3D2 > Bulldog XL extruders - Winomo Hotends - Radds 1.5 - Nextion 7" Diamond LCD - Octoprint - DRV8825 - fw MK4duo 4.3.8
3Dragon > CoreXY - Bulldog XL extruder -Winomo hotend - Radds 1.5 - Nextion 7" Diamond LCD - DHT22 sensor - Octoprint - TMC2100+DRV8825 - fw MK4duo 4.3.8
Re: MarlinKimbra + Nextion HMI TFT
October 31, 2016 09:09AM
Quando usciranno i nuovi aggiornamenti ... li postarete qui ...così che li possa modificarli per aggiungerli al mio 2.4
Re: MarlinKimbra + Nextion HMI TFT
November 01, 2016 07:42AM
Escono sempre insieme al fw, scaricati il fw da github e scarichi anche il progetto e il file compilato per il 4.3"..


@MrGoblins..

Mi serve la finestra con yes no alta 180 larga 260 senza yes e no e yes e no me li fai come immagini da piazzare sopra.


COMPRA ITALIANO - sostieni le nostre aziende - sostieni la nostra gente - sostieni il tuo popolo - sosterrai te stesso.
Alberto C. felice possessore di una Kossel K2
My Blog - My Thingiverse
Re: MarlinKimbra + Nextion HMI TFT
November 01, 2016 09:59AM
@MagaMagò...

In allegato quanto richiesto.
I pulsanti Yes e No li ho fatti con un fondo differente in modo che puoi metterli dove vuoi senza preoccuparti di farli coincidere con lo sfondo della finestra.
Ciao.


ITALIANS DO IT BETTER..!!
Claudio M.

Mendelmax 1.5 mod. > Bulldog Lite extruder - Winomo Hotend - Ramps 1.4 - fw MK4duo 4.3.8
Goblin3D2 > Bulldog XL extruders - Winomo Hotends - Radds 1.5 - Nextion 7" Diamond LCD - Octoprint - DRV8825 - fw MK4duo 4.3.8
3Dragon > CoreXY - Bulldog XL extruder -Winomo hotend - Radds 1.5 - Nextion 7" Diamond LCD - DHT22 sensor - Octoprint - TMC2100+DRV8825 - fw MK4duo 4.3.8
Attachments:
open | download - Nextion.rar (123.3 KB)
Re: MarlinKimbra + Nextion HMI TFT
November 01, 2016 11:45AM
Quote
MagoKimbra
Escono sempre insieme al fw, scaricati il fw da github e scarichi anche il progetto e il file compilato per il 4.3"..


@MrGoblins..

Mi serve la finestra con yes no alta 180 larga 260 senza yes e no e yes e no me li fai come immagini da piazzare sopra.


grazie sei il mio mago preferito

... ma se io scarico solo il nuovo file (mk4duo_v0_8_9.HMI) non funziona col la versione di (MK_25-10-2016_0916pm) che mi hai inviato su fecebook per la mia prusa?
o mi basta solo caricare questo file (mk4duo_v0_8_9.HMI) sul mio lcd ?
Re: MarlinKimbra + Nextion HMI TFT
November 01, 2016 01:02PM
E no che non funziona deve avere anche il file nextion_lcd.h e nextion_lcd.cpp aggiornato.


COMPRA ITALIANO - sostieni le nostre aziende - sostieni la nostra gente - sostieni il tuo popolo - sosterrai te stesso.
Alberto C. felice possessore di una Kossel K2
My Blog - My Thingiverse
Re: MarlinKimbra + Nextion HMI TFT
November 04, 2016 06:48AM
Ragazzi mi sono un pò perso leggendo tutto il post, ma si potrebbe mettere su una scheda MKS Base V1.4 per controllare la mia Hictop cartesiana?
come questa:
La scheda ha un uscita per essere pilotata esternamente che è il connettore in basso

Edited 1 time(s). Last edit at 11/04/2016 06:49AM by paolopa.
Re: MarlinKimbra + Nextion HMI TFT
November 04, 2016 07:03AM
La scheda in questione è per il FW sempre una ramps quindi parliamo sempre della stessa cosa... La seriale 1 è su Z_MINe Z_MAX sposti l'endstop Z_MIN se usi quello su Y_MAX, configurando opportunamente il fw con il configuratore e usi quei due pin per collegare il Nextion...
Quel connettore in basso di cui parli serve per i normali LCD, ma che non centrano nulla con il Nextion...


COMPRA ITALIANO - sostieni le nostre aziende - sostieni la nostra gente - sostieni il tuo popolo - sosterrai te stesso.
Alberto C. felice possessore di una Kossel K2
My Blog - My Thingiverse
Re: MarlinKimbra + Nextion HMI TFT
November 08, 2016 06:08PM

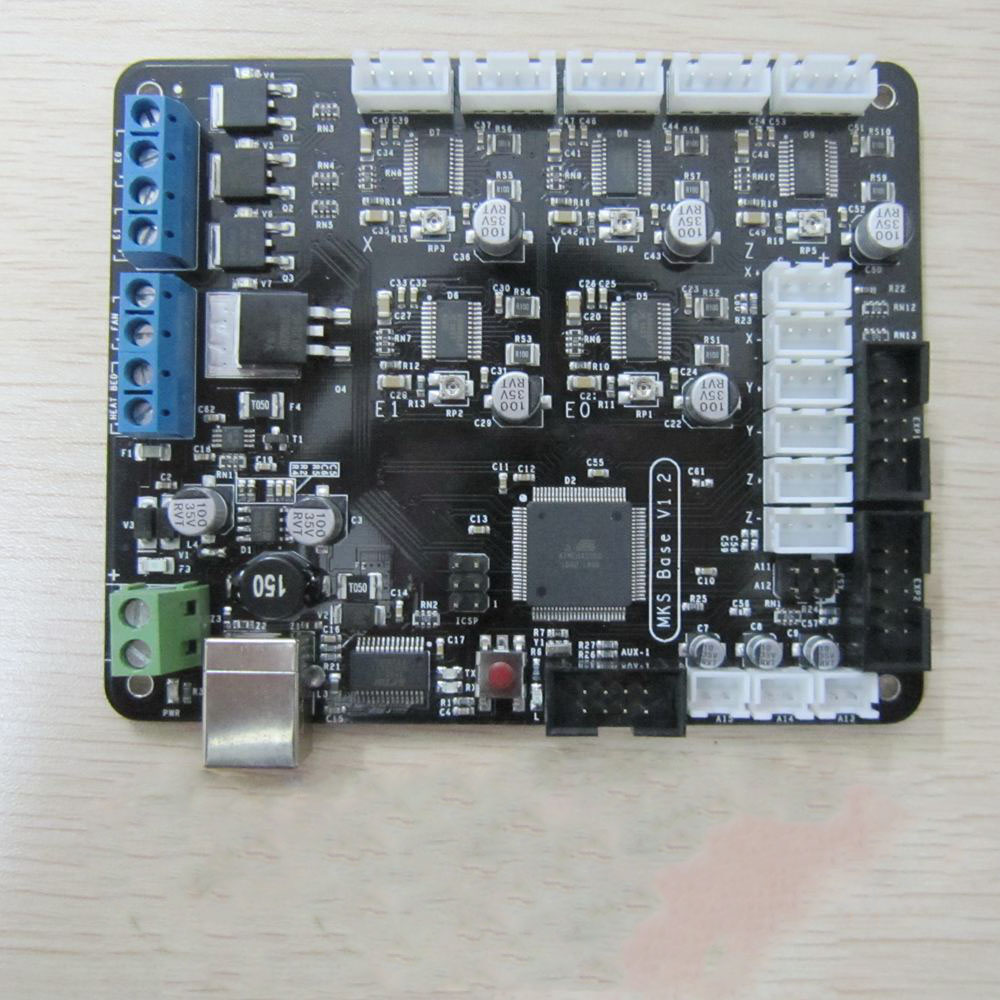

Arrivato e messo in funzione a banco su MKS Base 1.4 tutto regolarethumbs up

Unica cosa ma per usare la scheda sd vevo avere un lettore esterno collegati sulla ramps perchè se metto la scheda microsd sul display cerca sempre un aggiornamentoconfused smiley

Edited 1 time(s). Last edit at 11/08/2016 06:09PM by paolopa.
Re: MarlinKimbra + Nextion HMI TFT
November 09, 2016 02:25AM
No la SD viene vista solo dalla CPU interna al display, devi per forza collegare una SD alla board...


COMPRA ITALIANO - sostieni le nostre aziende - sostieni la nostra gente - sostieni il tuo popolo - sosterrai te stesso.
Alberto C. felice possessore di una Kossel K2
My Blog - My Thingiverse
Re: MarlinKimbra + Nextion HMI TFT
November 09, 2016 02:36AM
La SD sul display serve unicamente per l'aggiornamento del display.
Devi per forza collegare una SD alla Ramps.
Se avevi collegato precedentemente un LCD tipo Sainsmart o simili puoi usare quello collegando solo il connettore P1.


ITALIANS DO IT BETTER..!!
Claudio M.

Mendelmax 1.5 mod. > Bulldog Lite extruder - Winomo Hotend - Ramps 1.4 - fw MK4duo 4.3.8
Goblin3D2 > Bulldog XL extruders - Winomo Hotends - Radds 1.5 - Nextion 7" Diamond LCD - Octoprint - DRV8825 - fw MK4duo 4.3.8
3Dragon > CoreXY - Bulldog XL extruder -Winomo hotend - Radds 1.5 - Nextion 7" Diamond LCD - DHT22 sensor - Octoprint - TMC2100+DRV8825 - fw MK4duo 4.3.8
Re: MarlinKimbra + Nextion HMI TFT
November 09, 2016 10:06AM
Come si collega alla ramps 1.4 il display Nextion?
Il modello del Nextion il 4.3 può andare bene?
Grazie
Re: MarlinKimbra + Nextion HMI TFT
November 10, 2016 04:09PM
Quote
Mr.Goblin
La SD sul display serve unicamente per l'aggiornamento del display.
Devi per forza collegare una SD alla Ramps.
Se avevi collegato precedentemente un LCD tipo Sainsmart o simili puoi usare quello collegando solo il connettore P1.
Ho provato a collegare un display 2004 che ha il lettore di carte ma continua a dire carta non presente.

Ma da conpilatore del software devo abiltare qualcosa nella sezione Funzioni esempio "ENABLE SD SUPPORT"
Re: MarlinKimbra + Nextion HMI TFT
November 10, 2016 04:27PM
E si!!!


COMPRA ITALIANO - sostieni le nostre aziende - sostieni la nostra gente - sostieni il tuo popolo - sosterrai te stesso.
Alberto C. felice possessore di una Kossel K2
My Blog - My Thingiverse
Re: MarlinKimbra + Nextion HMI TFT
November 11, 2016 09:28AM
Ma su l'ultimo Mk come faccio a mettere l'interfaccia quella tutta nera sul nextion?
Re: MarlinKimbra + Nextion HMI TFT
November 11, 2016 10:32AM
E non si può, bisogna ricambiare tutte le grafiche...


COMPRA ITALIANO - sostieni le nostre aziende - sostieni la nostra gente - sostieni il tuo popolo - sosterrai te stesso.
Alberto C. felice possessore di una Kossel K2
My Blog - My Thingiverse
Re: MarlinKimbra + Nextion HMI TFT
November 12, 2016 02:04AM
Ma BLT e Nextion possono convivere insieme su una MKS Base 1.4 Dato che il Nextion usa Z min e Z max
