Stepper/Spindel Kupplung optimieren

Einen Beitrag für heute habe ich noch:

Heute hatte ich wieder ein "Patienten" mit ausprägtem Z-Wobbel da.
Eigentlich war alles vernünftig montiert, aber die Z-Kupplung war schnell als Ursache ausgemacht.
Damit auch andere was davon haben, habe ich ein paar Bilder gemacht.

Ausgangssituation:

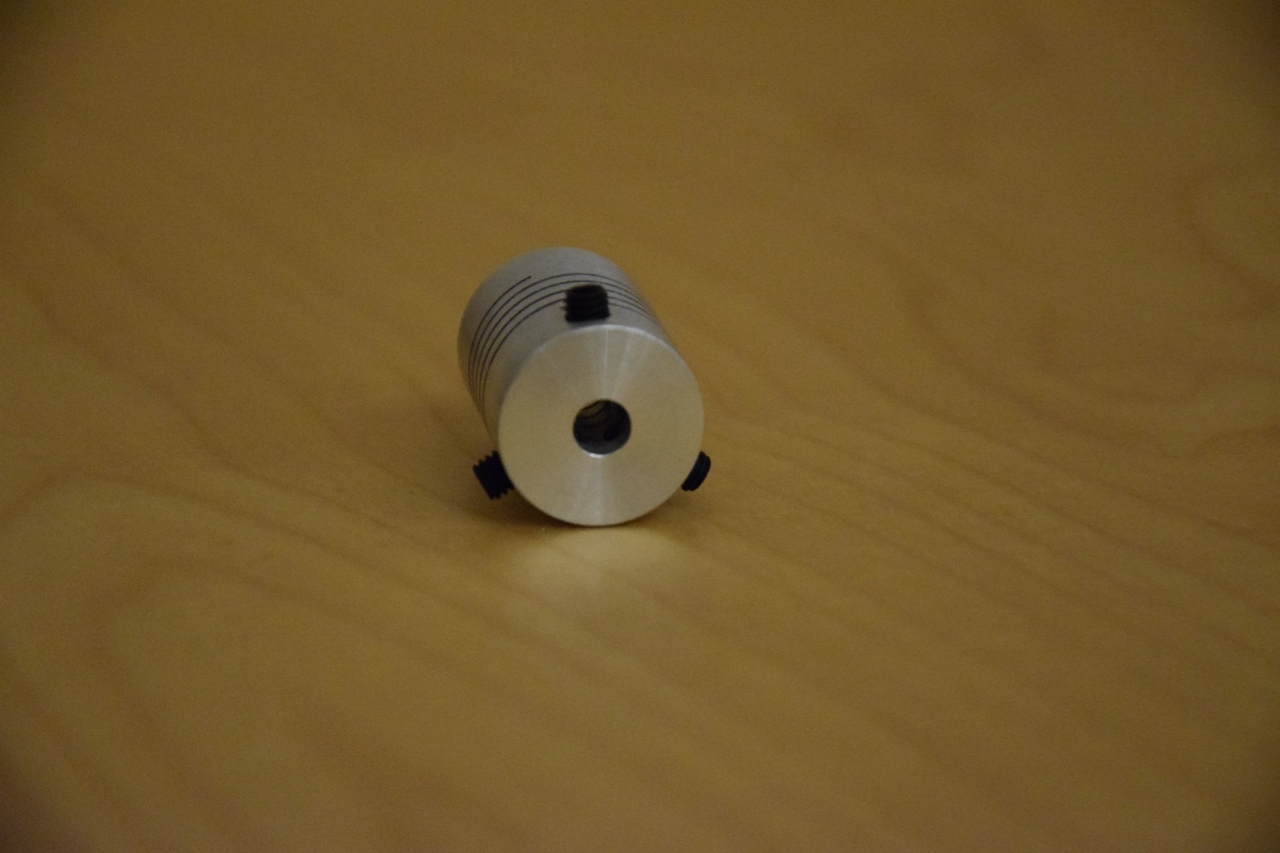

Die klassische Kupplung mit 2 Stiftschrauben. Bohrung maßhaltig. Gewindestange knapp daneben.
Die 2 Gewindestifte drücken die Gewinde platt und die M5 Spindel in die andere "Ecke".



Lösung:
Um das ganze zu verbessern habe ich ein zusätzliches Gewinde eingebracht.



Endprodukt:
Die Gewindestange kann nun zentrisch gespannt werden und eiert nicht mehr.



Die Gewindestifte mit Spitze (ISO 4027) habe ich gegen Gewindestift mit Kegelkuppe (ISO 4026) getauscht.
Die Spitze drückte sich immer in einen Gewindegrund, dadurch verzog sich dir Kupplung noch zusätzlich.
Die Kegelkuppenform hingegen drückt sich mit einer größeren Fläche auf die Gewindestange. Die Kupplung "verzieht" nicht mehr.

Wer keine anderen Gewindestifte hat, soll einfach die Spitzen von den Gewindestiften abschleifen. Das alleine bringt schon eine riesen Verbesserung.

Beim anziehen der Schraube ist schön gleichmäßig und vorsichtig vorzugehen. Zwischendurch immer wieder den Rundlauf kontrollieren.

Noch schöner wäre natürlich eine Lösung mit 4 ISO 4026 Gewindestiften, dann liesse sich die Kupplung wie ein 4-Backen-Futter einstellen.

Diskussion frei!

---
